COLD FORMING MATERIALS

SWCHB 323 أسلاك فولاذية للتشكيل بالرأس على البارد

MATERIALSENGINEERINGCREATION GROUP

مركز المنتجات / معيار JIS / جيس G3508

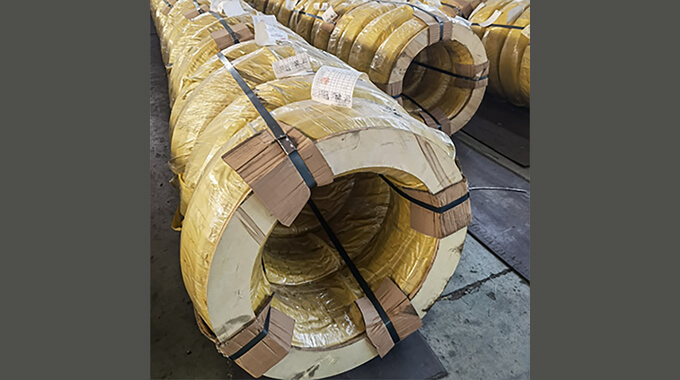

SWCHB 323 أسلاك فولاذية للتشكيل بالرأس على البارد

قطر السلك: 0.40-46 مم

قوة الشد: يرجى الرجوع إلى صفحة المعلومات الفنية

Product Detail Technical Information Inspection Packaging

Shanghai Creation Groupهي الصين. إنها شركة مرجعية لديها 20 عامًا من الخبرة في مؤسسة تركز على أسلاك الفولاذ عالية الجودة على البارد في فريق الإدارة بأكمله. لدينا علاقة جيدة مع العديد من الموردين من الدرجة الأولى في صناعة السيارات ويتم توفير جميع الأسلاك السلكية بواسطة مصانع الصلب ذات العلامة التجارية. جميع الطلبات قابلة للتتبع ٪.

شروط التسليم الفني

عملية د:

عملية دا:

جودة السطح

- : مستمر وسلس

- : لا غرز ، لا تداخل ، الحفر ، الخدوش ، لا علامات التمديد

- : لا الصدأ

الصناعة التطبيقية

- : صناعة السيارات

- : البناء

- : صناعة الآلات والمعدات

- : صناعات أخرى

دراسة حالة

Products & Service

قضبان أسلاك فولاذية

التخليل والفوسفتة

السحب على البارد

التلدين الكروي

التفتيش

المنتجات النهائية

1. التركيب الكيميائي

الجدول 1-المكونات الكيميائية ، وحدات ٪

		الجدول 1 – التركيب الكيميائي
						الوحدة %
درجة الفولاذ	C	Si a）	Mn	P	S	B b）
SWRCHB223	0.20-0.26	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB237	0.34-0.40	0.10-0.35	0.60-0.90	≤0.030	≤0.030	≥0.0008
SWRCHB320	0.17-0.23	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB323	0.20-0.26	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB331	0.28-0.34	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB334	0.31-0.37	0.10-0.35	0.70-1.00	≤0.030	≤0.030	≥0.0008
SWRCHB420	0.17-0.23	0.10-0.35	0.80-1.10	≤0.030	≤0.030	≥0.0008
SWRCHB526	0.23-0.29	0.10-0.35	0.90-1.20	≤0.030	≤0.030	≥0.0008
SWRCHB620	0.17-0.23	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB623	0.20-0.26	0.10-0.35	1.10-1.40	≤0.030	≤0.030	≥0.0008
SWRCHB726	0.23-0.29	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008
SWRCHB734	0.31-0.37	0.10-0.35	1.20-1.50	≤0.030	≤0.030	≥0.0008

يجب ألا تتجاوز جميع أنواع الفولاذ في هذا الجدول 0.30 ٪ مكعب ، 0.20 ٪ ني و 0.20 ٪ كر. ملاحظة أ) يمكن تعيين الحد الأدنى لقيمة Si إلى قيمة أقل من 0.10 ٪ بالاتفاق بين الأطراف المستلمة. ب) قد يكون محتوى b 0.000 5 ٪ أو أكثر بناءً على الاتفاق بين الأطراف المستلمة.

2. عدم الصدفة

الجدول 3 المسافة والصلابة من نهاية النار

درجة الفولاذ	المسافة من الطرف الذي تم تبريده للتقسية mm																درجة حرارة المعالجة الحرارية ℃
درجة الفولاذ	الصلادة HRC	1.5	3	5	7	9	11	13	15	20	25	30	35	40	45	50	التطبيع	التقسية بالتبريد السريع
SWRCHB223	الحد الأعلى / الحد الأدنى	50 42	49 40	48 22	46 20	41 –	32 –	24 –	21 –	– –	– –	– –	– –	– –	– –	– –	900	875
SWRCHB237	الحد الأعلى / الحد الأدنى	58 50	58 47	57 37	55 26	52 21	46 –	38 –	32 –	26 –	24 –	23 –	21 –	– –	– –	– –	870	845
SWRCHB320	الحد الأعلى / الحد الأدنى	48 40	47 39	46 33	44 21	39 –	31 –	26 –	23 –	– –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB323	الحد الأعلى / الحد الأدنى	50 42	49 41	48 34	46 20	42 –	33 –	27 –	23 –	– –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB331	الحد الأعلى / الحد الأدنى	54 46	53 45	52 39	51 23	48 –	36 –	29 –	25 –	20 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB334	الحد الأعلى / الحد الأدنى	57 49	56 48	55 45	54 30	51 21	47 –	39 –	31 –	24 –	22 –	– –	– –	– –	– –	– –	870	845
SWRCHB420	الحد الأعلى / الحد الأدنى	48 40	48 38	47 32	45 22	41 –	35 –	30 –	27 –	22 –	– –	– –	– –	– –	– –	– –	925	925
SWRCHB526	الحد الأعلى / الحد الأدنى	52 44	52 43	51 40	50 28	48 21	45 –	41 –	33 –	23 –	– –	– –	– –	– –	– –	– –	900	870
SWRCHB620	الحد الأعلى / الحد الأدنى	48 40	48 39	48 37	47 30	46 22	44 –	40 –	36 –	29 –	25 –	21 –	– –	– –	– –	– –	925	925
SWRCHB623	الحد الأعلى / الحد الأدنى	50 42	50 41	49 39	48 35	48 27	46 20	44 –	41 –	30 –	22 –	– –	– –	– –	– –	– –	900	870
SWRCHB726	الحد الأعلى / الحد الأدنى	52 44	52 43	52 42	51 40	50 34	49 27	48 23	45 20	36 –	27 –	23 –	20 –	– –	– –	– –	900	870
SWRCHB734	الحد الأعلى / الحد الأدنى	57 49	56 48	56 47	55 45	55 43	54 37	53 31	51 26	43 20	33 –	28 –	25 –	22 –	20 –	– –	870	845

3. الخواص الميكانيكية للخط

الجدول 4 الخواص الميكانيكية للخطوط بواسطة عملية د

الخواص الميكانيكية لقضبان الأسلاك بعملية D
درجة الفولاذ	مقاومة الشد N/mm2	نسبة النقص في مساحة المقطع %	الصلادة HRB
SWCHB 223	≤750	≥45	≤100
SWCHB 320
SWCHB 323
SWCHB 420
SWCHB 526
SWCHB 620

الملاحظات في الحالة التي يبلغ قطرها سلكًا واحدًا 20 أو أكثر ، فإن الحجاب الحاجز هو قيمة مخفضة بمقدار 5 من قيمة الجدول 2. بالإضافة إلى ذلك ، بالنسبة لـ 3 أو أقل ، لم يتم تحديد الحجاب الحاجز. 2 ن/مم 2 = 1MPa

الجدول 5 الخواص الميكانيكية للخطوط بواسطة عملية دا

الخواص الميكانيكية لقضبان الأسلاك بعملية DA
درجة الفولاذ	مقاومة الشد N/mm2	نسبة النقص في مساحة المقطع %	الصلادة (مرجع) HRB
SWCHB 223	≤610	≥55	≤93
SWCHB 237	≤670		≤96
SWCHB 320	≤600		≤92
SWCHB 323	≤610		≤93
SWCHB 331	≤630		≤94
SWCHB 334	≤650		≤95
SWCHB 420	≤600		≤92
SWCHB 526	≤650		≤95
SWCHB 620	≤630		≤94
SWCHB 623	≤640		≤95
SWCHB 726	≤650		≤95
SWCHB 734	≤680		≤97

4. تشكيل الفحم العميق

الجدول 6 متوسط عمق deecalination الحدود المسموح بها

متوسط عمق نزع الكربون
قطر السلك （mm）	عمق نزع الكربون الفريتي	العمق الكلي لنزع الكربون
≤15	＜0.02	＜0.15
15＜d≤25	＜0.03	＜0.20
25＜d≤32	＜0.04	＜0.25

في حالة الخط الفاصل بين عمق إعادة التدوير SWCH30K و SWCH50K وتعيين صاحب الطلب ، يتم إجراء اختبار 10.3.1 ، والحد المسموح به لعمق إزالة الكربون المتوسط يتوافق مع الجدول 4. ومع ذلك ، يخضع الخط الذي يزيد قطره عن 32 ، لاتفاق بين الأطراف المستلمة.

5. بدل قطر السلك والانحراف التفاضلي

الجدول 7 بدل قطر السلك والاختلاف

الجدول 7 – السماحية والانحراف لقطر السلك
		الوحدة mm
قطر السلك	التفاوت المسموح	عدم الاستدارة
≤3	0-0.025	0.013
3<d≤6	0-0.030	0.013
6<d≤10	0-0.036	0.013
10<d≤18	0-0.043	0.013
18<d≤30	0-0.070	0.013
30<d≤40	0-0.100	0.013
40<d≤50	0-0.150	0.013
