COLD FORMING MATERIALS

SWCH50K أسلاك فولاذية للتشكيل بالرأس على البارد

MATERIALSENGINEERINGCREATION GROUP

مركز المنتجات / معيار JIS / جيس G3507

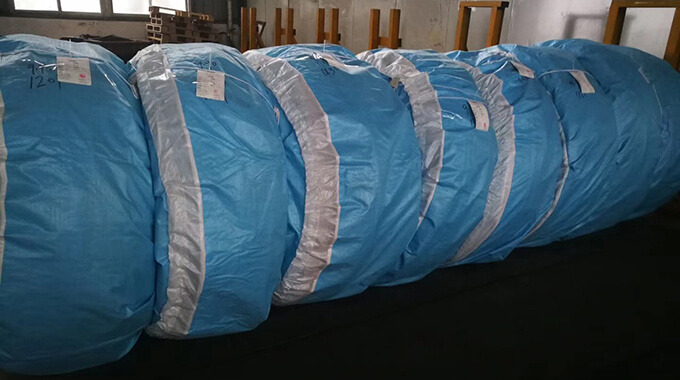

SWCH50K أسلاك فولاذية للتشكيل بالرأس على البارد

قطر السلك: 0.40-46 مم

قوة الشد: يرجى الرجوع إلى صفحة المعلومات الفنية

Product Detail Technical Information Inspection Packaging

Shanghai Creation Groupهي الصين. إنها شركة مرجعية لديها 20 عامًا من الخبرة في مؤسسة تركز على أسلاك الفولاذ عالية الجودة على البارد في فريق الإدارة بأكمله. لدينا علاقة جيدة مع العديد من الموردين من الدرجة الأولى في صناعة السيارات ويتم توفير جميع الأسلاك السلكية بواسطة مصانع الصلب ذات العلامة التجارية. جميع الطلبات قابلة للتتبع ٪.

شروط التسليم الفني

عملية دا:

جودة السطح

- : مستمر وسلس

- : لا غرز ، لا تداخل ، الحفر ، الخدوش ، لا علامات التمديد

- : لا الصدأ

الصناعة التطبيقية

- : صناعة السيارات

- : البناء

- : صناعة الآلات والمعدات

- : صناعات أخرى

دراسة حالة

Products & Service

قضبان أسلاك فولاذية

التخليل والفوسفتة

السحب على البارد

التلدين الكروي

التفتيش

المنتجات النهائية

1. التركيب الكيميائي

الجدول 1-المكونات الكيميائية ، وحدات ٪

درجة الفولاذ	C	Si	Mn	P	S	Al	التصنيف
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	فولاذ مكافئ للفولاذ الفوار
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	فولاذ منزوع الأكسجين بالألومنيوم
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	فولاذ مهدأ

يجب ألا تتجاوز جميع أنواع الفولاذ في هذا الجدول 0.30 ٪ مكعب ، 0.20 ٪ ني و 0.20 ٪ كر.

2. الخصائص الميكانيكية للخط

الجدول 2 الخواص الميكانيكية للخطوط بواسطة عملية د

درجة الفولاذ	فئة قطر السلك mm	مقاومة الشد N/mm²	نسبة النقص في مساحة المقطع %	الصلادة (مرجع) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≤3	≥540	-	-
	>3~4	≥440	≥45
	>4~5	≥390
	>5	≥340		≤85
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≤3	≥590	-	-
	>3~4	≥490	≥45
	>4~5	≥410
	>5	≥360		≤90
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≤3	≥690	-	-
	>3~4	≥590	≥45
	>4~5	≥490
	>5	≥410		≤92
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	>3~4	≥640		-
	>4~5	≥540		-
	>5~30	≥440		≤95
SWCH22A SWCH22A SWCH25A SWCH25A	>3~4	≥690		-
	>4~5	≥570		-
	>5	≥470		≤98

الملاحظات في الحالة التي يبلغ قطرها سلكًا واحدًا 20 أو أكثر ، فإن الحجاب الحاجز هو قيمة مخفضة بمقدار 5 من قيمة الجدول 2. بالإضافة إلى ذلك ، بالنسبة لـ 3 أو أقل ، لم يتم تحديد الحجاب الحاجز. 2 ن/مم 2 = 1MPa

الجدول 3 الخواص الميكانيكية للخطوط بواسطة عملية دا

درجة الفولاذ	مقاومة الشد N/mm²	نسبة النقص في مساحة المقطع %	الصلادة (مرجع) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

ملاحظات 1. الخط المستخدم للمنتج ليتم معالجته حراريًا ، وهو SWCH6R إلى SWCH27K ، يمكن أن يكون له الحد الأدنى لقوة الشد أقل من القيمة الواردة في الجدول 3 وفقًا للاتفاق بين الأطراف المستلمة. 2. عندما يكون قطر السلك 20 أو أكثر ، يتم تقليل الفتحة بمقدار 5 من قيمة الجدول 3. بالنسبة لـ 3 أو أقل ، لا يتم تعريف الحجاب الحاجز. 3 1N/مم 2 = 1MPa

3. عمق إزالة الفحم

الجدول 4 متوسط عمق deecalination الحدود المسموح بها

الوحدة mm
قطر السلك	عمق نزع الكربون الفريتي	العمق الكلي لنزع الكربون
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

في حالة الخط الفاصل بين عمق إعادة التدوير SWCH30K و SWCH50K وتعيين صاحب الطلب ، يتم إجراء اختبار 10.3.1 ، والحد المسموح به لعمق إزالة الكربون المتوسط يتوافق مع الجدول 4. ومع ذلك ، يخضع الخط الذي يزيد قطره عن 32 ، لاتفاق بين الأطراف المستلمة.

4. بدل قطر السلك والانحراف التفاضلي

الجدول 5 بدل قطر السلك والاختلاف

قطر السلك	التفاوت المسموح	عدم الاستدارة
أقل من أو يساوي 3	0-0.025	أقل من أو يساوي 0.013
أكبر من 3 وأقل من أو يساوي 6	0-0.030	أقل من أو يساوي 0.015
أكبر من 6 وأقل من أو يساوي 10	0-0.036	أقل من أو يساوي 0.018
أكبر من 10 وأقل من أو يساوي 18	0-0.043	أقل من أو يساوي 0.022
أكبر من 18 وأقل من أو يساوي 30	0-0.070	أقل من أو يساوي 0.035
أكبر من 30 وأقل من أو يساوي 40	0-0.100	أقل من أو يساوي 0.050
أكبر من 40 وأقل من أو يساوي 50	0-0.150	أقل من أو يساوي 0.070
